Tubi in nitruro di silicio: cosa sono, perché sono resistenti e dove usarli

Cos'è un tubo in nitruro di silicio e cosa lo rende diverso dalle altre ceramiche?

Un tubo in nitruro di silicio è un componente cilindrico cavo prodotto in nitruro di silicio (Si₃N₄), una ceramica strutturale avanzata formata dal legame chimico degli atomi di silicio e di azoto in una rete densa e legata in modo covalente. A differenza delle ceramiche a base di ossido come l'allumina o la zirconia – che sono le ceramiche tecniche più utilizzate – il nitruro di silicio è una ceramica non-ossido che deriva le sue eccezionali proprietà dalla forza e dalla direzionalità dei suoi legami covalenti Si–N piuttosto che dal legame ionico. Questa differenza fondamentale nella struttura atomica è ciò che conferisce ai tubi Si₃N₄ la straordinaria combinazione di elevata resistenza, bassa densità, eccellente resistenza agli shock termici e prestazioni eccezionali contemporaneamente in ambienti ossidanti, corrosivi e meccanicamente impegnativi.

In termini pratici, un tubo ceramico in nitruro di silicio è uno dei pochissimi materiali che possono essere collocati in un ambiente di fornace a 1.400°C, sottoposti a raffreddamento rapido, immersi nel metallo fuso e caricati meccanicamente, il tutto senza fratturarsi o degradarsi in modo significativo. La maggior parte dei metalli si ossiderebbe o si insinuerebbe in queste condizioni; la maggior parte delle altre ceramiche si spezzerebbero a causa dello shock termico. Questa combinazione di proprietà spiega perché i tubi in nitruro di silicio hanno prezzi elevati e sono specificati per applicazioni in cui i materiali standard hanno costantemente fallito.

I tubi in nitruro di silicio sono disponibili in commercio in un'ampia gamma di dimensioni: dai tubi da laboratorio a pareti sottili con diametro esterno di pochi millimetri ai grandi tubi di protezione industriale che superano i 60 mm di diametro esterno e 1.500 mm di lunghezza. Il grado specifico, il metodo di sinterizzazione e le tolleranze dimensionali richieste dipendono fortemente dall'applicazione finale e selezionare la giusta combinazione di queste variabili è importante quanto la scelta del materiale di base stesso.

Principali proprietà fisiche e meccaniche dei tubi in nitruro di silicio

I vantaggi prestazionali di tubi in nitruro di silicio rispetto ai materiali concorrenti sono radicati in un insieme specifico di proprietà fisiche, meccaniche e termiche. Comprendere queste proprietà in termini quantitativi consente a ingegneri e acquirenti di effettuare confronti informati e giustificare le decisioni sulla selezione dei materiali davanti alle parti interessate.

Particolarmente degna di nota è la combinazione di elevata tenacità alla frattura ed elevata resistenza alla flessione. La maggior parte delle ceramiche vengono scambiate l'una con l'altra: un materiale molto duro tende a essere fragile e incline alla propagazione catastrofica delle crepe. Il nitruro di silicio ottiene entrambi i risultati perché la sua microstruttura di grani allungati di β-Si₃N₄ agisce come un composito rinforzato con fibre su microscala, deviando e colmando le crepe anziché consentire loro di propagarsi direttamente attraverso il materiale.

Gradi di nitruro di silicio e metodi di produzione: quello di cui hai effettivamente bisogno

Non tutti i tubi in nitruro di silicio sono fabbricati allo stesso modo e il processo di sinterizzazione utilizzato per densificare il materiale ha un profondo effetto sulla sua microstruttura finale, densità, resistenza e costo. Comprendere i gradi principali ti aiuta a specificare il tubo giusto per la tua applicazione anziché specificare eccessivamente o sottospecificare, entrambe con implicazioni significative in termini di costi.

Nitruro di silicio pressato a caldo (HPSN)

Il nitruro di silicio pressato a caldo viene prodotto applicando contemporaneamente alta pressione (tipicamente 20–30 MPa) e alta temperatura (1.600–1.800°C) alla polvere di nitruro di silicio con ausiliari di sinterizzazione come MgO, Al₂O₃ o Y₂O₃. Questo processo determina la completa densificazione e produce un materiale con la più alta resistenza meccanica e la più bassa porosità di qualsiasi altro grado Si₃N₄: sono ottenibili resistenze alla flessione di 800–1.000 MPa. Tuttavia, il processo di pressatura a caldo vincola le forme che possono essere prodotte; geometrie semplici come piastre piatte, dischi e cilindri corti sono pratiche, ma i tubi complessi o a pareti sottili sono difficili e costosi. HPSN viene generalmente utilizzato laddove la resistenza massima è il requisito principale e i vincoli geometrici sono accettabili.

Nitruro di silicio sinterizzato legato a reazione (SRBSN)

L'SRBSN viene prodotto in un processo a due fasi: in primo luogo, la polvere metallica di silicio viene modellata nella forma verde desiderata e nitrurata a ~1.300°C per convertirla in nitruro di silicio legato per reazione (RBSN), che mantiene la sua forma con un ritiro molto basso. La preforma porosa RBSN risultante viene quindi sinterizzata a temperatura più elevata con ausili di sinterizzazione per chiudere la porosità residua e ottenere una densità quasi completa. Questo percorso consente di produrre forme complesse, inclusi tubi lunghi e a pareti sottili, con eccellente precisione dimensionale e costi di attrezzaggio relativamente modesti. I tubi SRBSN offrono una resistenza alla flessione di 600–800 MPa e un'eccellente resistenza agli shock termici, rendendoli la scelta più comune per tubi di protezione per termocoppie, guaine per riscaldatori a immersione e applicazioni in forni industriali.

Nitruro di silicio sinterizzato a pressione di gas (GPSSN)

La sinterizzazione a pressione di gas utilizza un'atmosfera elevata di azoto (tipicamente 1–10 MPa) durante la sinterizzazione ad alta temperatura per sopprimere la decomposizione del nitruro di silicio a temperature superiori a 1.700°C, consentendo temperature di densificazione più elevate senza la necessità dell'attrezzatura di pressatura utilizzata nella pressatura a caldo. Il risultato è un materiale completamente denso con resistenza e tenacità che si avvicinano all'HPSN ma con maggiore libertà di modellazione. GPSSN è particolarmente apprezzato per applicazioni che richiedono il mantenimento della resistenza a temperature elevate – superiori a 1.200°C – dove le fasi vetrose al bordo grano di altri gradi iniziano ad ammorbidirsi. È comunemente specificato per applicazioni aerospaziali, turbine e industriali ad alte prestazioni.

Nitruro di silicio legato a reazione (RBSN)

Il nitruro di silicio legato per reazione senza la successiva fase di sinterizzazione produce un materiale poroso (porosità residua del 10–25%) con una resistenza inferiore rispetto ai gradi completamente densi, tipicamente 150–300 MPa in resistenza alla flessione. Il vantaggio principale di RBSN è la precisione dimensionale: poiché la nitrurazione del silicio metallico provoca una variazione netta di volume praticamente pari a zero, i componenti RBSN possono essere lavorati fino a dimensioni quasi finali nello stato metallico del silicio e quindi nitrurati quasi senza alcun cambiamento dimensionale, eliminando la costosa rettifica del diamante post-sinterizzazione. I tubi RBSN vengono utilizzati in applicazioni a basso stress in cui la precisione dimensionale o la geometria interna complessa superano la necessità di massima resistenza.

Principali applicazioni industriali dei tubi in nitruro di silicio

I tubi ceramici in nitruro di silicio sono utilizzati in una gamma sorprendentemente ampia di settori, ciascuno dei quali sfrutta un diverso sottoinsieme delle capacità del materiale. In ogni caso, l'applicazione comporta condizioni che regolarmente distruggono o degradano rapidamente materiali alternativi, motivo per cui è giustificato il costo più elevato dei tubi Si₃N₄.

Tubi di protezione per termocoppie in forni ad alta temperatura

Una delle applicazioni più consolidate per i tubi di protezione in nitruro di silicio è come guaine per termocoppie in forni industriali che operano a temperature superiori a 1.200°C. Un tubo di protezione della termocoppia funge da barriera fisica e chimica tra i fili del sensore della termocoppia e l'atmosfera ostile del forno, proteggendoli da gas ossidanti, prodotti di combustione corrosivi e contatto meccanico mentre conduce il segnale di temperatura con un errore minimo. I tubi in nitruro di silicio eccellono in questo ruolo perché resistono all'ossidazione fino a 1.400°C in aria, hanno un'elevata conduttività termica rispetto ad altre ceramiche (che riduce il ritardo termico tra la parete del tubo e la giunzione di rilevamento all'interno) e possono sopravvivere ai ripetuti cicli termici imposti dall'avvio e dallo spegnimento del forno senza rompersi.

Nello specifico, nei forni di fusione e mantenimento dell'alluminio, i tubi di protezione per termocoppie in nitruro di silicio superano notevolmente le alternative in allumina. L'alluminio fuso bagna e penetra rapidamente nei tubi di allumina, causando fratture e guasti alla termocoppia nel giro di poche settimane. Il nitruro di silicio non viene bagnato dall'alluminio fuso o dalla maggior parte degli altri metalli non ferrosi, consentendo una durata di servizio misurata in mesi o anni nelle stesse condizioni.

Guaine e tubi montanti per riscaldatori a immersione in metallo fuso

I tubi ad immersione in nitruro di silicio sono ampiamente utilizzati nelle operazioni di pressofusione e fonderia di alluminio, zinco e magnesio come guaine per riscaldatori elettrici ad immersione e come tubi montanti nelle macchine per pressofusione a bassa pressione. In queste applicazioni, il tubo è in contatto diretto e continuo con il metallo fuso a temperature di 700–900°C per periodi prolungati. Il comportamento di non bagnabilità del Si₃N₄ nell'alluminio fuso è la proprietà fondamentale in questo caso: impedisce l'infiltrazione di metallo nella parete del tubo, eliminando il meccanismo di degradazione che distrugge i materiali concorrenti. La combinazione di elevata resistenza agli shock termici (essenziale per l'immersione iniziale nel metallo fuso), inerzia chimica alla fusione e resistenza meccanica alla pressione idrostatica della colonna di metallo fuso rendono il nitruro di silicio il materiale preferito per questa impegnativa applicazione.

Tubi di processo per l'industria dei semiconduttori e dell'energia solare

Nella fabbricazione di wafer semiconduttori e nella produzione di celle solari, i tubi di nitruro di silicio vengono utilizzati come tubi di processo e supporti per imbarcazioni all'interno di forni a diffusione, forni di ossidazione e reattori di deposizione chimica in fase vapore (CVD). Questi ambienti implicano requisiti di purezza ultraelevata, atmosfere controllate di gas reattivi (HCl, O₂, N₂, H₂) e temperature controllate con precisione fino a 1.200°C. Il nitruro di silicio offre livelli estremamente bassi di contaminazione metallica rispetto ai tubi di quarzo a temperature alle quali il quarzo inizia a devetrificarsi e a perdere la sua integrità strutturale. I tubi di processo Si₃N₄ offrono inoltre una resistenza superiore allo shock termico dei cicli rapidi di spurgo del gas comuni nei moderni processi a semiconduttori.

Componenti aerospaziali e di turbine a gas

La combinazione di bassa densità, ritenzione della resistenza alle alte temperature ed eccellente resistenza allo scorrimento viscoso del nitruro di silicio lo rende una ceramica strutturale interessante per le applicazioni aerospaziali. Tubi e componenti tubolari Si₃N₄ sono stati studiati e implementati negli inserti di combustione delle turbine a gas, nei tubi degli scambiatori di calore per recuperatori ad alta efficienza e nei componenti degli ugelli in cui la riduzione del peso a temperature operative elevate offre vantaggi in termini di prestazioni ed efficienza del carburante che nessuna lega metallica può eguagliare. La sfida nell’adozione del settore aerospaziale non è rappresentata dalle prestazioni dei materiali, ma dalla dimostrazione e certificazione dell’affidabilità: i componenti ceramici richiedono ampie metodologie di progettazione probabilistica per tenere conto della loro intrinseca sensibilità ai difetti.

Lavorazione chimica e manipolazione di fluidi corrosivi

I tubi ceramici in nitruro di silicio vengono utilizzati come tubi di reazione, tubi per scambiatori di calore e tubi di flusso in ambienti di lavorazione chimica che coinvolgono acidi forti (tranne l'acido fluoridrico), alcali a temperature moderate e composti organici aggressivi che corroderebbero le alternative metalliche. Si₃N₄ è resistente alla maggior parte degli acidi minerali a temperatura ambiente e mantiene una buona resistenza chimica a temperature elevate dove le opzioni metalliche vengono degradate dalla corrosione a un ritmo economicamente inaccettabile. Nella produzione di specialità chimiche, prodotti farmaceutici e prodotti chimici elettronici in cui la contaminazione metallica del flusso di processo è inaccettabile, i tubi in nitruro di silicio forniscono sia l'inerzia chimica che la robustezza meccanica per funzionare come componenti strutturali del processo.

Tubo in nitruro di silicio rispetto ad altri tubi in ceramica ad alte prestazioni

Gli ingegneri che selezionano un tubo ceramico per un'applicazione impegnativa solitamente scelgono tra nitruro di silicio e uno o più materiali ceramici avanzati concorrenti. La scelta giusta dipende dalla combinazione specifica di proprietà richieste dalla vostra applicazione. Il seguente confronto copre le alternative più comunemente valutate.

I tubi in carburo di silicio sono il concorrente più vicino al nitruro di silicio nelle applicazioni strutturali ad alta temperatura. Il SiC offre una maggiore conduttività termica e prestazioni leggermente migliori sopra i 1.400°C in atmosfere inerti, ma la sua minore tenacità alla frattura lo rende più suscettibile a guasti catastrofici dovuti a impatti meccanici o gravi eventi di shock termico. Per le applicazioni in cui sono presenti sia shock termico che carico meccanico, come la protezione di termocoppie negli ambienti di fonderia, il Si₃N₄ è generalmente la scelta più sicura nonostante il soffitto a temperatura più elevata del SiC.

Come specificare un tubo in nitruro di silicio: dimensioni, tolleranze e finitura superficiale

Ordinare un tubo in ceramica al nitruro di silicio richiede specifiche più precise rispetto all'ordinazione di un tubo standard in metallo o plastica. Poiché il Si₃N₄ è un materiale fragile lavorato mediante molatura al diamante dopo la sinterizzazione, le tolleranze dimensionali e la finitura superficiale hanno un impatto diretto sia sul costo che sull'affidabilità del componente in servizio. Sapere cosa specificare e il livello di precisione effettivamente necessario aiuta a controllare i costi senza compromettere le prestazioni.

• Diametro esterno (OD) e diametro interno (ID): I tubi commerciali standard in nitruro di silicio sono disponibili con diametri esterni che vanno da circa 6 mm a 60 mm con spessori di parete da 2 mm a 10 mm. Le dimensioni personalizzate sono prodotte su richiesta. Specificare OD e DI separatamente anziché OD e spessore della parete per evitare ambiguità e indicare se la tolleranza si applica alla dimensione as-sinterizzata o a una dimensione rettificata. Tolleranze di rettifica di ±0,05–0,1 mm sono tipiche per applicazioni di precisione; le tolleranze del materiale sinterizzato sono considerevolmente più ampie (±0,5–1,0 mm a seconda del grado e delle dimensioni).
• Lunghezza: I tubi in nitruro di silicio sinterizzato sono disponibili in lunghezze standard fino a circa 1.500 mm per i gradi SRBSN. Specificare la lunghezza nominale e la tolleranza accettabile, in genere ±1–2 mm per tubi tagliati a misura o più stretta se il tubo deve essere registrato contro un fermo in un assieme.
• Rettilineità: I tubi lunghi in nitruro di silicio (superiori a 300–400 mm) possono presentare una leggera curvatura a causa del processo di sinterizzazione. Specificare una deviazione massima di rettilineità: in genere 0,5 mm per 300 mm di lunghezza per qualità standard o 0,2 mm per 300 mm per applicazioni di precisione. La rettilineità è particolarmente importante per i tubi di protezione della termocoppia in cui il filo del sensore deve passare attraverso l'intera lunghezza del foro senza incepparsi.
• Finitura superficiale (Ra): Le superfici così sinterizzate hanno una rugosità di circa Ra 1,5–3,0 μm. Le superfici rettificate possono essere specificate a Ra 0,4–0,8 μm per applicazioni di ingegneria generale o Ra 0,1–0,2 μm per superfici di precisione o di tenuta. Finiture superficiali più fini aumentano significativamente i costi a causa di passaggi di rettifica aggiuntivi e sono necessarie solo quando la superficie del tubo forma una tenuta, un contatto strisciante o viene ispezionata otticamente per eventuali difetti.

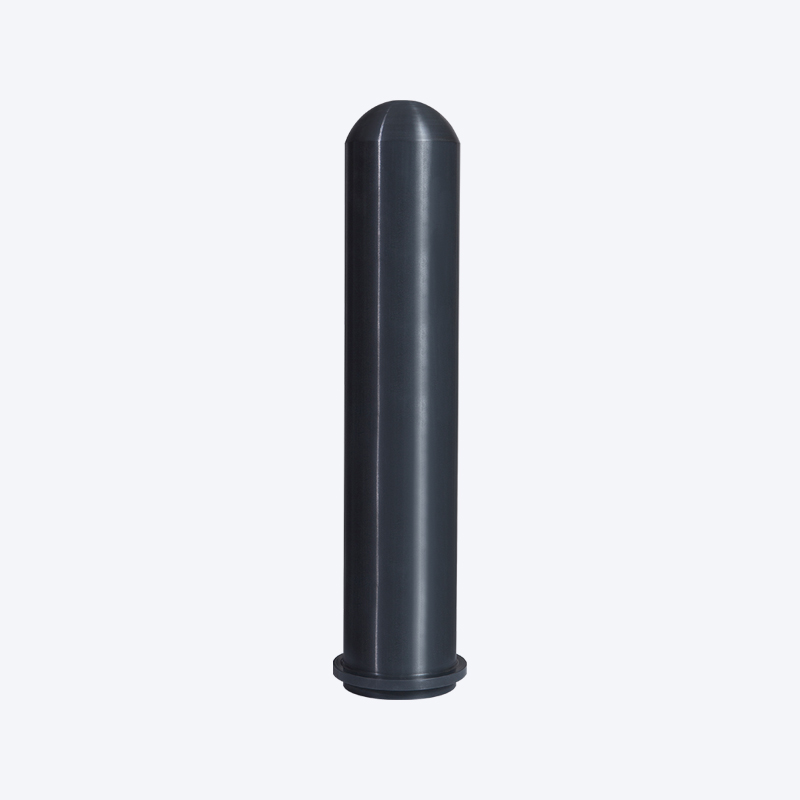

• Geometria finale: Specificare se le estremità del tubo devono essere aperte, chiuse (a cupola o con fondo piatto) o smussate. I tubi di protezione a estremità chiusa, la configurazione più comune per le guaine delle termocoppie, richiedono che l'estremità chiusa sia specificata con uno spessore minimo della parete e un raggio angolare interno massimo per evitare la concentrazione delle sollecitazioni. Si consiglia vivamente di smussare o arrotondare le estremità aperte per evitare scheggiature durante la movimentazione e l'installazione.
• Densità e porosità: Per applicazioni critiche, specificare la densità minima (tipicamente ≥3,1 g/cm³ per SRBSN, ≥3,2 g/cm³ per GPSSN) e richiedere un certificato di conformità con i valori di densità misurati. Una porosità superiore a livelli accettabili crea percorsi preferenziali per l'ossidazione, la corrosione e l'infiltrazione di metallo fuso che riducono la durata di servizio.

Considerazioni sulla gestione, l'installazione e la durata di servizio

Anche il miglior tubo in nitruro di silicio avrà prestazioni inferiori o si guasterà prematuramente se viene maneggiato, installato o utilizzato in modo errato. La ceramica non perdona le pratiche che i componenti metallici tollerano abitualmente: comprendere i loro specifici requisiti di manipolazione è essenziale per ottenere il massimo valore dall’investimento.

Manipolazione e stoccaggio

I tubi in nitruro di silicio devono essere maneggiati con guanti puliti di cotone o nitrile per prevenire la contaminazione delle superfici di precisione. Non utilizzare mai strumenti metallici per forzare un tubo all'interno o all'esterno di un raccordo: il carico meccanico puntuale contro una superficie ceramica può provocare cricche superficiali che si propagano sotto stress termico o meccanico durante il servizio. Conservare le provette verticalmente in rack imbottiti o orizzontalmente su supporti morbidi per evitare piegamenti o danni da contatto. Ispezionare ciascun tubo sotto una buona illuminazione per individuare scheggiature, crepe o difetti superficiali prima dell'installazione: qualsiasi crepa visibile o scheggiatura sui bordi è motivo di rifiuto, poiché le crepe nella ceramica crescono progressivamente sotto carico ciclico.

Migliori pratiche di installazione

Quando si installa un tubo in nitruro di silicio in un alloggiamento, una staffa o un supporto refrattario in metallo, fornire sempre uno strato intermedio conforme, in genere un manicotto in fibra ceramica, materiale per guarnizioni ad alta temperatura o nastro flessibile in grafite, tra la ceramica e qualsiasi superficie di contatto metallica rigida. Il bloccaggio rigido diretto metallo-ceramica crea concentrazioni di stress che fratturano la ceramica anche con forze di bloccaggio modeste. Consentire un gap differenziale di dilatazione termica tra il tubo Si₃N₄ e l'eventuale struttura metallica circostante; il nitruro di silicio si espande a circa 3 × 10⁻⁶ /°C mentre l'acciaio si espande a 12 × 10⁻⁶ /°C - quattro volte più velocemente - quindi un tubo installato con una perfetta aderenza a temperatura ambiente sarà compresso dall'acciaio all'aumentare della temperatura.

Cicli termici e tariffe di rampa

Nonostante l'eccezionale resistenza allo shock termico del nitruro di silicio rispetto ad altre ceramiche, i cambiamenti di temperatura estremamente rapidi generano comunque stress termici interni. Per le applicazioni che prevedono il riscaldamento e il raffreddamento controllato di forni, come forni tubolari da laboratorio o tubi di diffusione per semiconduttori, limitare la velocità di rampa a 5–10°C al minuto per tubi con spessore delle pareti superiore a 5 mm. Per le operazioni di inserimento ed estrazione del forno in ambienti di fonderia dove è inevitabile una rapida immersione nel metallo fuso, preriscaldare il tubo ad almeno 200–300°C prima dell'immersione per ridurre il gradiente termico iniziale. Questa singola pratica può prolungare la durata di servizio del tubo del 50% o più nelle applicazioni con metalli fusi.

Monitoraggio e indicatori di fine vita

I tubi di protezione in nitruro di silicio in servizio continuo ad alta temperatura devono essere ispezionati a intervalli regolari, in genere durante i tempi di fermo della produzione programmati. Gli indicatori che un tubo si sta avvicinando alla fine della vita utile includono l'ossidazione o lo scolorimento visibile della superficie oltre l'intervallo previsto, cambiamenti dimensionali sull'estremità calda (che indicano perdita di materiale localizzata o scorrimento), perdita di tenuta al gas (rilevabile mediante test di pressione sui tubi con estremità chiusa), cambiamenti udibili nella risposta acustica quando viene toccato (un anello opaco anziché trasparente suggerisce una fessurazione interna) e qualsiasi fessura o scheggiatura visibile sulla superficie esterna. Sostituisci i tubi in modo proattivo in base ai risultati dell'ispezione anziché attendere un guasto in servizio, che rischia di contaminare il prodotto, perdere la termocoppia e danneggiare le apparecchiature.

Approvvigionamento di tubi in nitruro di silicio: cosa cercare in un fornitore

Il mercato globale dei tubi ceramici in nitruro di silicio comprende un'ampia gamma di fornitori: dai principali produttori di ceramica avanzata con capacità produttiva interna completa ai distributori che si riforniscono da produttori terzi. La qualità, la consistenza e l'affidabilità dei tubi Si₃N₄ variano in modo significativo tra i fornitori e le conseguenze della ricezione di materiale scadente in un'applicazione critica possono essere gravi. I seguenti criteri aiutano a identificare un fornitore in grado di fornire un prodotto coerente e appropriato per l'applicazione.

• Produzione interna vs. rivendita: I fornitori che producono i propri tubi Si₃N₄ hanno il controllo diretto sulla selezione della polvere, sulle condizioni di sinterizzazione e sui test di qualità. Questa tracciabilità è importante quando è necessaria la coerenza tra i lotti e si ha il diritto di verificare la qualità della produzione. I distributori possono offrire prezzi competitivi ma in genere hanno meno trasparenza nel processo di produzione e possono cambiare fonte tra gli ordini.
• Certificazione di qualità e documentazione di prova: I fornitori affidabili forniscono un certificato di conformità con ciascuna spedizione indicante la densità misurata, il processo di sinterizzazione utilizzato e i risultati dell'ispezione dimensionale. Per le applicazioni critiche, richiedi dati di test sulle proprietà dei materiali di terze parti (resistenza alla flessione, conduttività termica e composizione chimica) a un laboratorio di test accreditato anziché fare affidamento esclusivamente sui dati generati dal fornitore.
• Capacità di produzione personalizzata: Se la tua applicazione richiede dimensioni non standard, estremità chiuse, caratteristiche lavorate a macchina o finiture superficiali specifiche, conferma che il fornitore ha la capacità interna di rettifica e lavorazione del diamante per produrre queste caratteristiche. Molti distributori possono fornire solo le misure standard catalogate.
• Supporto tecnico applicativo: I migliori fornitori di tubi in nitruro di silicio offrono supporto tecnico per aiutarti a selezionare il grado giusto e a specificare correttamente le dimensioni per la tua applicazione. Ciò è particolarmente utile se si sta effettuando la transizione da un diverso materiale ceramico o metallico al Si₃N₄ per la prima volta e si ha bisogno di indicazioni sulla progettazione dell'installazione, sulle procedure di ciclo termico e sulla durata di servizio prevista.
• Quantità minime di ordine e tempi di consegna: I tubi in nitruro di silicio non sono articoli di base. Le dimensioni standard possono essere disponibili a magazzino per una consegna rapida, ma le dimensioni personalizzate richiedono in genere un tempo di produzione di 4-12 settimane. Chiarire le quantità minime dell'ordine prima di definire il budget: alcuni produttori richiedono ordini minimi di 10-20 pezzi per articoli non standard, il che influisce sulla pianificazione dell'inventario e del flusso di cassa per gli utenti con volumi inferiori.
